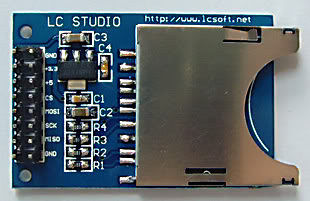

SD Card Module

โมดูลนี้จะทำให้ Arduino สามารถบันทึกข้อมูลลงใน SD Card ได้ ใช้งานง่ายมีไลบารีมาตรฐานมาให้ พร้อมใช้งาน

รายละเอียด SD Card Module

1.This SD Card module can make your SD application more easier and simple.
2.It is easily interfaced as a peripheral to your arduino sensor shield module.
3.Through programming, you can read and write to the SD card using your arduino.
A.Can be used for SD Card more eaisly, such as for MP3 Player, MCU/ARM system control.
B. All SD SPI pins output, MOSI, SCK, MISO and CS.
C. Support 5V/3.3V input

ข้อมูลเพิ่มเติม SD Card Module

• http://www.dfrobot.com/wiki/index.php?title=SD_Module_%28SKU:_DFR0071%29
• บทความ สอน วิธีใช้งาน SD Card Module ใช้งานได้ภายใน 3 นาที

ตัวอย่างการใช้งาน โมดูล Arduino SD Card module

ถ้า ต้องการบันทึกข้อมูลการใช้งานต่าง ๆ เช่น Log File ค่าที่อ่านได้จากเซนเซอร์ ต่าง ๆ การใช้ความสามารถของ การบันทึกข้อมูลลงบน SD Card เป็นอีกทางเลือกที่เหมาะสม เพราะสามารถเก็บข้อมูลได้บริมาณมาก อุปกรณ์บันทึกข้อมูลมีราคาไม่แพง ต่อใช้งานง่าย

เราจะมาลองต่อใช้งาน Arduino SD Card Module กัน วิธีการใช้งานแบบรวดเร็ว

การต่อสายโมดูล Arduino SD Card module

1. ดาวน์โหลดไลบารี SD จากที่นี่

2. เปิดดูโปรแกรมตัวอย่างวิธีใช้งาน ReadWrite.ino อัพโหลดลง บอร์ด Arduino

3. ต่อวงจรจากโมดูล ไป Arduino Uno ดังนี้

3.3V -> 3.3V (หรือ 5V -> 5V)
Gnd -> Gnd
MISO -> 12
MOSI -> 11
SCLK -> 13
CS -> 4

4. ทดสอบการทำงานโดย เปิด Serial Monitor ใน Arduino IDE แล้วกดปุ่ม Reset บนบอร์ด Arduino ก็จะเห็น ข้อมูลการเขียน/อ่าน ไฟล์ที่เราต้องการ
