SIM800L GPRS Module

SIM800L Module SIM800L GPRS Module

ซิม 3G ใช้งานได้ ทดสอบจากซิม ais และTure

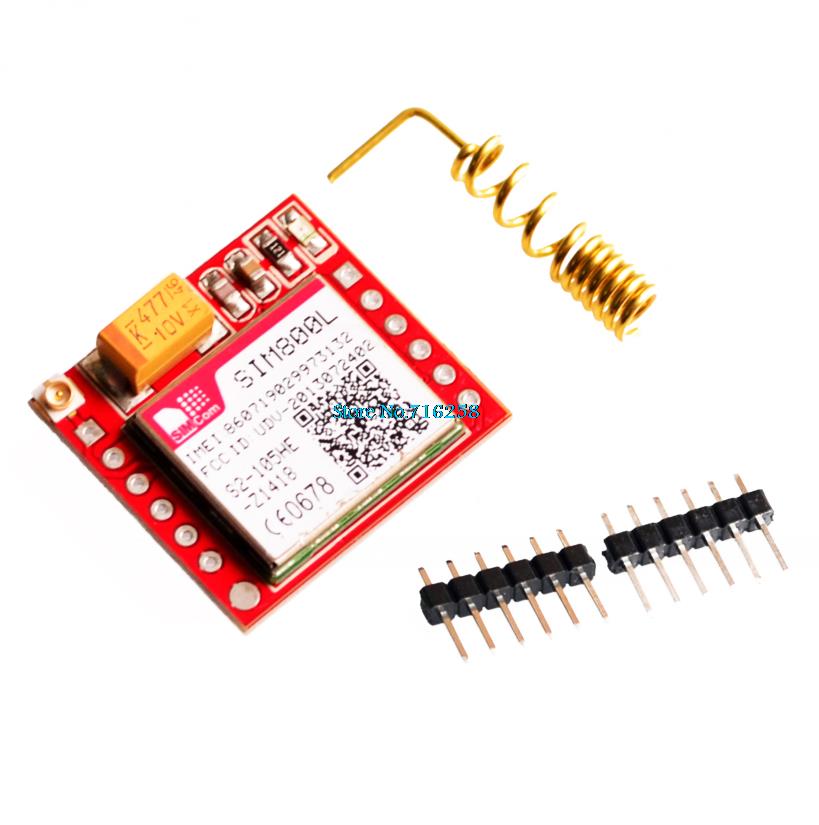

บอร์ด SIM800L Module นี้มีขนาดเล็กที่สุดในโลก มาพร้อมเสาอากาศ ใช้งานกับ micro

sim  โมดูล SIM800L Module สำหรับใช้ในการรับส่ง SMS โทรศัพท์หาเบอร์ที่ต้องการ เชื่อมต่อ

อินเตอร์เน็ตและอื่น ๆ ได้เหมือนบอร์ด GSM รุ่นใหญ่ ๆ เลย แต่ไม่สามารถคุยได้ เพราะตัดขาลำโพงกับไมค์

ออก จึงเหมาะกับงานเฉพาะด้านที่ต้องการความคุ้มค่า การใช้งานไลบารีเหมือน SIM900 มีไลบารีมาให้

พร้อมใช้งาน กระแสสูงสุด 2A ถ้าบอร์ด

Arduino ที่ใช้ไฟจาก usb อาจจะกระแสไม่พอ ต้องต่อไฟเพิ่ม ทำงานทันทีที่จ่ายไฟ มี LED แสดงผล

สัญญาณ ถ้าจับสัญญาณโทรศัพท์ได้จะกระพริบช้า ๆ แต่ถ้าจับไม่ได้จะกระพริบถี่ ๆ

บอร์ด SIM800L Module สามารถต่อกับ Battery Li-ion ได้โดยตรง สามารถต่อไฟ 5V ได้โดยตรง

Product Description

This module power supply of 5V, computer debugging USB to TTL serial port. 800MA power supply output current , TTL serial port compatible with 3.3V and 5V MCU, the MCU can be connected directly.

IPX antenna interface can switch PCB antenna, glue stick antenna and sucker antenna.

SIM800L 4 frequency data communications, globally available.

Feature:

• The ultra-small size for a variety of cuff and embedded.
• Using side slot design, easy to switch phone card when you design it within a case
• IPX interface may optionally replace the antenna. Default PCB antenna, greatly reducing: the use of space.
• board with gold board, in terms of performance more stable.
• More stable because of the golden plated PCB
• This module add protection devices that can be anti-reverse, anti-hypertension, reducing the board’s loss, suitable programs and learning.

Package includes SMA-IPX cable and Rod antenna, as shown in the pictures.

Documentation please see on this page.

นิยมใช้ร่วมกับ

• http://www.myarduino.net/product/365/power-adapter-5v-2a-%E0%B8%AD%E0%B8%B0%E0%B9%81%E0%B8%94%E0%B8%9B%E0%B9%80%E0%B8%95%E0%B8%AD%E0%B8%A3%E0%B9%8C-5v-%E0%B8%81%E0%B8%A3%E0%B8%B0%E0%B9%81%E0%B8%AA-2a

เรามาลองเล่นคำสั่ง AT Command กัน

1. คำสั่งเช็คเครือข่ายที่ SIM900 ใช้อยู่ พิมพ์ AT+COPS? แล้ว enter SIM900 ก็จะตอบเครื่อข่ายที่กำลังเชื่อมอยู่ของผมเป็น dtac ขึ้นแบบนี้แสดงว่าเชื่อมต่อกับเครือข่ายได้แล้ว

+COPS: 0,0,"TH-DTAC"
OK

2. เมื่อเชื่อมต่อกับเครือข่ายมือถือได้แล้ว เราก็สามารถสั่งการมือถือให้โทรออก / รับสาย / วางสายได้ เราลองมาโทรออกกันดู โดยใช้คำสั่ง ATDเบอร์โทร; เช่นโทรไปเบอร์ 0854545454 พิมพ์คำสั่งดังนี้

atd0854545454 ;
OK

3. ต่อมาเราลองโทรเข้ามาที่เบอร์ใน SIM900 ก็จะพบว่า มีคำว่า RING และโชว์เบอร์ที่โทรเข้ามาด้วย ถ้าต้องการกดวางสายก็พิมพ์ ATH

RING
+CLIP: "0927566556",129,"",,"",0

ATH
OK

4. การส่ง SMS แบบง่าย ๆ ผ่านทาง AT command ทำได้โดยใช้หลาย ๆ คำสั่งประกอบกัน

• พิมพ์ AT+CMGF=1 แล้ว Enter เพื่อเซตค่าเป็นแบบ SIMPLE TEXT MODE ในโหมดนี้สามารถส่งข้อความเป็นภาษาอังกฤษเท่านั้น
• พิมพ์ AT+CMGS="0854545454" แล้ว Enter เพื่อเซตเบอร์ที่ต้องการจะส่ง
• จะเห็น > แสดงรอให้พิมพ์ ้ข้อความภาษาอังกฤที่ต้องการส่งแล้ว ctrl +Z เพื่อให้ SIM900 ส่ง SMS ในกรณีนี้ Serial Monitor ส่ง Ctrl+Z ไม่ได้ อาจต้องใช้โปรแกรมอื่นเช่น Tera Term

มีคำสั่ง AT Command ให้เราได้เรียกใช้งานอีกมากมาย คลิกที่คู่มือ SIM900

แบบที่ 2 ทดสอบใช้คำสั่งงาน SIM900 ผ่านทาง ไลบารี SIM900

ไลบารี SIM900 ได้รวบรวมกลุ่มคำสั่ง AT Command ในการสั่งงาน SIM900 ให้เราใช้งานสะดวกขึ้นไม่ต้องพิมพ์ AT Command หลาย ๆ คำสั่งเอง เรามาดูตัวอย่างการส่ง SMS จากตัวอย่าง GSM_GPRSLibrary_SMS.ino สั่งเกตที่คำสั่งนี้

sms.SendSMS("3471234567", "Arduino SMS");

เพียงบรรทัดเดียวก็สามารถส่ง sms ไปยังเบอร์ที่ต้องการได้แล้ว

 ________________________________________________________________________________________________

 library /code

• https://www.dropbox.com/s/gwg7dp2a2kzxdhp/GSM900.rar?dl=0
• http://www.mediafire.com/download/7lw0dkfh1ih0be1/GSM900.rar

  ________________________________________________________________________________________________

ตัวอย่างการใช้งาน

• TX - 2
• RX - 3
• VCC - 5V

• Gnd - Gnd

____________________________________________________________________________

วีดีโอตัวอย่าง
