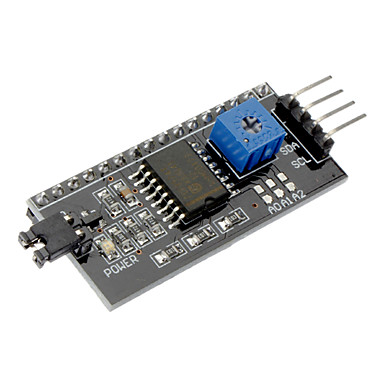

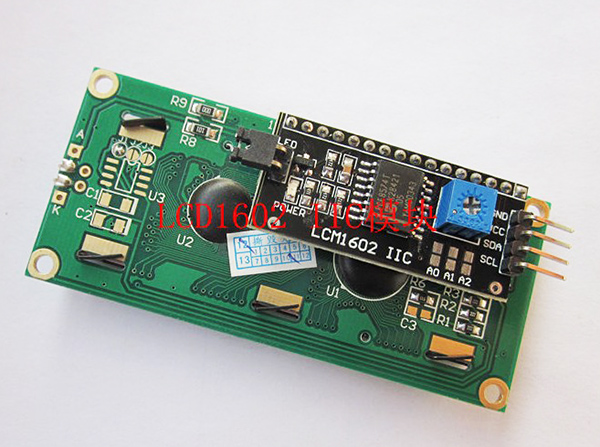

LCD Adapter Plate IIC I2C

1602 2004 LCD Adapter Plate IIC I2C Interface for arduino

ถ้าคุณมีปัญหากับการต่อสายไฟหลายเส้น กับจอ LCD ทำให้สับสน หรือทำให้ขา Arduino ไม่พอใช้งาน โมดูล I2C LCD ตัวนี้เป็นตัวเลือกที่แนะนำ เพราะสามารถเชื่อมต่อกับหน้าจอ LCD รุ่น 16x2 หรือรุ่น 20x4 โดยใช้สายไฟเพียง 2 เส้น สะดวก ง่าย ช่วยให้เหลือขา Arduino ไว้ใช้งานที่สำคัญอย่างอีน ใช้งานง่ายมี ไลบารีมาตรฐานพร้อมใช้งาน

รายละเอียด 1602 2004 LCD Adapter Plate IIC I2C Interface for arduino

• I2C Address: 0X20~0X27 (the original address is 0X20,you can change it yourself)
• Supply voltage: 5V
• backlight และ contrast ปรับค่าได้ด้วย potentiometer
• I2C Address: 0x27 (I2C Address: 0X20~0X27 (the original address is 0X27,you can change it yourself)
• Compatible for 1602 LCD
• Weight:5g
• Size:5.5x2.3x1.4cm

 ตัวอย่างโคด 1602 2004 LCD Adapter Plate IIC I2C Interface for arduino

// แก้ไขข้อความแสดงผล ที่ตัวสีชมพู

#include <Wire.h>
#include <LCD.h>
#include <LiquidCrystal_I2C.h>

#define I2C_ADDR 0x27 // <
#define BACKLIGHT_PIN 3


LiquidCrystal_I2C lcd(I2C_ADDR,2,1,0,4,5,6,7);

void setup()
{
//lcd.begin (16,2); // <
lcd.begin (20,4); // <

// Switch on the backlight
lcd.setBacklightPin(BACKLIGHT_PIN,POSITIVE);
lcd.setBacklight(HIGH);
lcd.home (); // ไปที่ตัวอักษรที่ 0 แถวที่ 1

lcd.setCursor(3,1); // ไปทตัวอักษรที่ 3 แถวที่ 2
lcd.print("Welcome ALL To");

lcd.setCursor(5,2); // ไปที่ตัวอักษรที่ 5 แถวที่ 3
lcd.print("ArduinoAll");

}

void loop()
{

}
