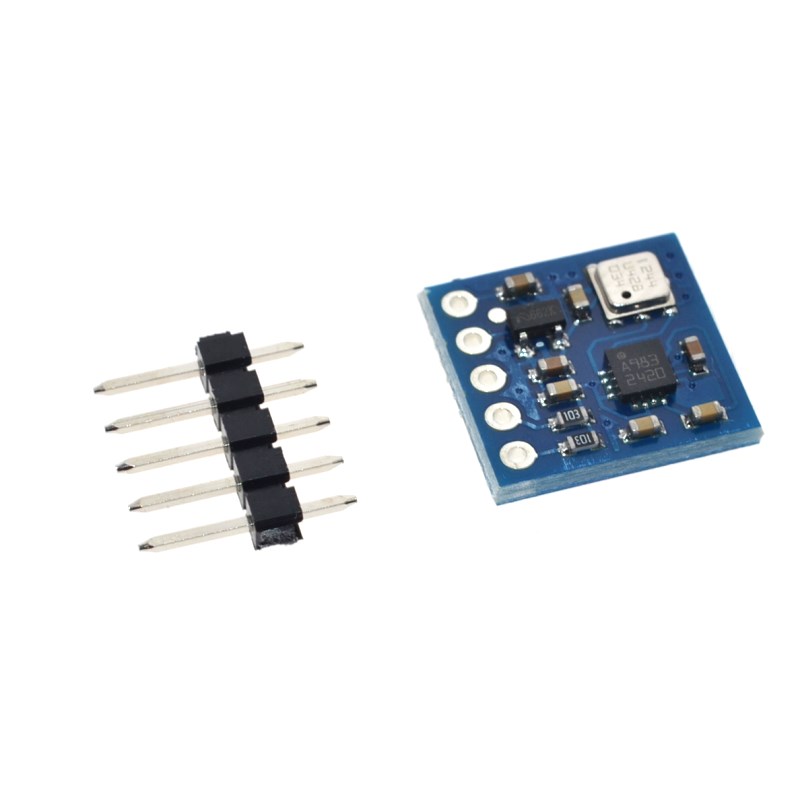

GY-652 Compass and Pressure Module

Magnetic Field  + Pressure Barometer Sensor Module (HMC5983 + BMP180)

GY-652 ประกอบด้วย เซนเซอร์ 2 ตัว คือเซนเซอร์สนามแม่เหล็ก Magnetic Field ใช้ชิฟ HMC5983 และเซนเซอร์ความกดอากาศ Pressure Baromether ใช้ชิฟ BMP180 สำหรับใช้หาทิศทางการเคลื่อนที่และหาค่าความกดอากาศได้พร้อมกัน ติดต่อกับ Arduino แบบ I2C

รายละเอียด GY-652 Magnetic Field  + Pressure Barometer Sensor Module (HMC5983 + BMP180)

• Name: electronic compass atmospheric pressure module (three-axis magnetic field + pressure)
• Model: GY-652
• The use of chip: HMC5983 + BMP180
• Power supply: 3-5v (internal low dropout regulator)
• Communication modes: standard IIC communication protocol)
• Magnetic field range: ± 0.88 to ± 8.1 gauss
• Pressure Range: 300-1100hPa
• Chip 12bit AD converter, 16-bit data output
• Machine welding process to ensure quality
• Size: 13mm * 14mm (standard pitch 2.54mm)

ข้อมูลเพิ่มเติม GY-652

• GY-652 DataSheet + Example Code
