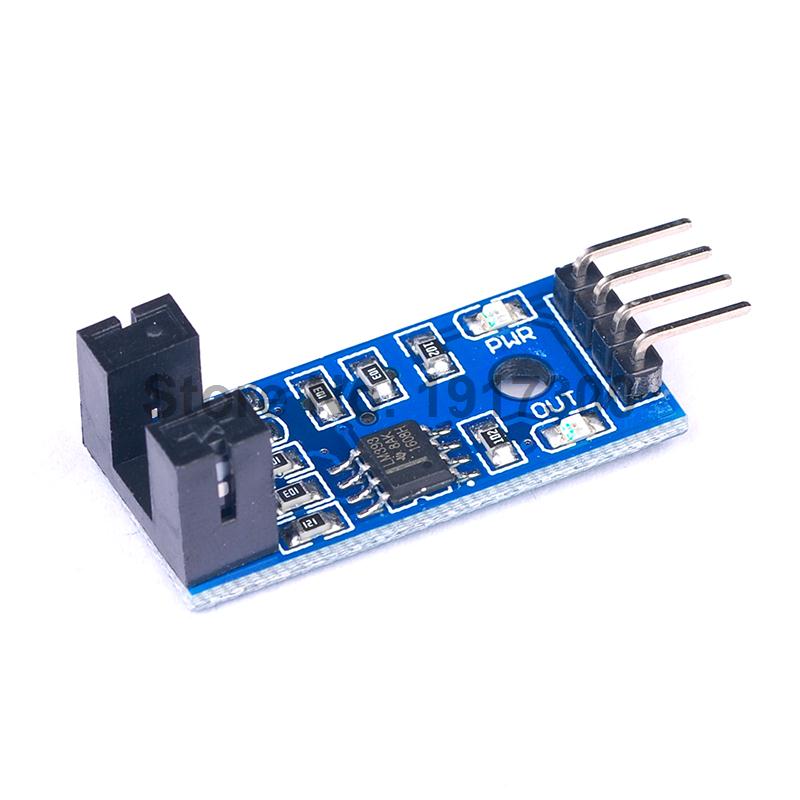

Count Motor speed sensor

counter module motor speed sensor

เซนเซอร์นับจำนวน ให้สัญญาณ analog และ digital ออกมาเมื่อมีวัตถุมาบังที่ร่องตรวจนับ พร้อมหลอดไฟ LED แสดงการทำงาน สามารถนำมาวัดความเร็วรอบของมอเตอร์ได้

รายละเอียด counter module motor speed sensor

Widely used in motor speed detection, pulse counting, position limit and so on.

Module Features:

• the use of imported groove coupler sensor
• the slot width 5mm.
• the output state indicator lamp output high, output low lights.
• with cover, high output; unobstructed, output low.
• the comparator output signal clean waveform is good, driving ability, than 15mA.
• Operating Voltage 3.3V-5V
• the output format: Digital switching output (0 and 1)
• a fixed bolt holes for easy installation
• small plates PCB size: 3.2cm x 1.4cm
• 10, using a wide voltage LM393 comparator

Module for use:

• module slot unobstructed, the receiver tube is turned on, the module DO output low, cover when, DO output high;
• DO module can be connected to the relay, consisting limit switches and other functions, can also be connected with the active buzzer module, composed of alarm.


 ตัวอย่าง Code

void setup() {

  // initialize serial communication at 9600 bits per second:

  Serial.begin(9600);

}

// the loop routine runs over and over again forever:

void loop() {

  // read the input on analog pin 0:

  int sensorValue = analogRead(A0);

  // print out the value you read:

  Serial.println(sensorValue);

  delay(100);        // delay in between reads for stability

}
